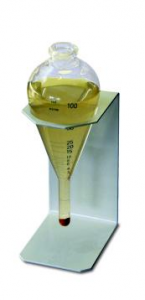

ASTM-колба Magnaflux
ASTM-колба Magnaflux применяется для определения концентрации магнитного порошка в магнитной суспензии, оценки загрязненности магнитной суспензии, а также коагуляции.
Код: 044C003 - 044С005
запрос
Виды ASTM-колбы по типу исследуемой магнитной суспензии:
- для черной магнитной суспензии (объем носика составляет 1,5 мл)
- для люминесцентной магнитной суспензии (объем носика составляет 1,0 мл)
Инструкция по применению ASTM-колбы
Для определения концентрации магнитной суспензии:
- Перемешайте магнитную суспензию в течение 30 минут.
- Налейте 100 мл магнитной суспензии в колбу.
- Установите стенд с колбой на горизонтальную поверхность.
- Время отстаивания магнитной суспензии на масляной основе составляет 60 минут. Время отстаивания магнитной суспензии на водной основе составляет 30 минут.
- Определите объем осадка используя шкалу носика колбы.
- Полученное значение сравните с рекомендациями производителя для магнитной суспензии или с технологической картой контроля.
- Если концентрация магнитных частиц недостаточна, следует добавить необходимое количество магнитного порошка или концентрата и повторить пп.1-6.
- Если концентрация магнитных частиц превышает установленные нормы, следует добавить дисперсионную среду (масло или вода) и повторить пп.1-6.
Для оценки загрязненности магнитной суспензии (наличие в суспензии посторонних частиц):
- Перемешайте магнитную суспензию в течение 30 минут.
- Налейте 100 мл магнитной суспензии в колбу.
- Установите стенд с колбой на горизонтальную поверхность.
- Время отстаивания магнитной суспензии на масляной основе составляет 60 минут. Время отстаивания магнитной суспензии на водной основе составляет 30 минут.
- Оцените осадок в носике колбы. Наличие наплывов, полос, различия в цвете и внешнем виде, расслоение осадка свидетельствует о загрязненности магнитной суспензии. Если общий объем загрязнений, включая наплывы и полосы, превышает 30% объема, суспензия подлежит замене.
- Наличие видимых «хлопьев» магнитной суспензии (коагуляция магнитного порошка) в осадке свидетельствует о перемагничивании магнитного порошка. Суспензия в этом случае подлежит замене.
Для оценки светимости люминесцентной магнитной суспензии:
- Перемешайте магнитную суспензию в течение 30 минут.
- Налейте 100 мл магнитной суспензии в колбу.
- Установите стенд с колбой на горизонтальную поверхность.
- Время отстаивания магнитной суспензии на масляной основе составляет 60 минут. Время отстаивания магнитной суспензии на водной основе составляет 30 минут.
- Оцените осадок в носике колбы в УФ-свете. Свечение дисперсионной среды в колбе свидетельствует о вымывании люминофора из магнитного порошка. Магнитная суспензия в этом случае подлежит замене.
Значения для продуктов Magnaflux
| Расходные материалы Magnaflux | Расчетное значение | Расчетное время | |
| Порошковый концентрат Magnaflux TIEDE® 601.1 для мокрого метода магнитопорошкового люминесцентного контроля | 0.1-0.2 мл | 30 мин (вода) 60 мин (масло) |
|
| Суспензии на водной основе (концентраты с добавками) | |||
| MF-655 WB (люминесцентный) | 0.21 мл (1:40) 0.13 мл (1:60) |
30 мин | |
| WB-12 (люминесцентный) | 0.1-0.4 мл | 30 мин | |
| WB-27 (черный) | 1.5-2.4 мл | 30 мин | |
| Суспензии на масляной основе | |||
| 622.1 (люминесцентный) | 0.1 -0.2 мл | 60 мин | |
| 14HF (люминесцентный) | 0.1-0.25 мл | 60 мин | |
| 410HF (люминесцентный) | 0.05-0.15 мл | 60 мин | |
| 7HF (черный) | 1.5-2.4 мл | 60 мин | |
