Тест-образец с образцовым изображением дефектов (Тип 1)
Образец для испытаний изготовлен из сплава, состоящего из стали и ванадия. Такой сплав гарантирует, что после намагничивания испытательный блок сохранит свои оптимальные характеристики в качестве испытательного блока для индикации трещин без необходимости дополнительного намагничивания.
Образец для испытаний - диск диаметром 50 мм и толщиной 10 мм. В центре диска - отверстие диаметром 10 мм для крепления на намагничивающий сердечник (дорн).

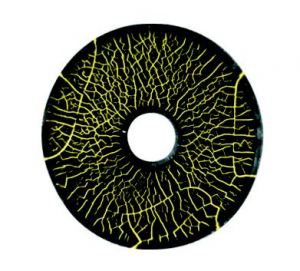

Шаблон трещины
Признаки растрескивания, которые присутствуют на обеих поверхностях испытательного блока, получены путем специального шлифования и имеют размер 0,1-1,0 мкм. Каждый тестовый блок имеет уникальный рисунок трещин.
В отличие от испытательных образцов с воспроизводимой шириной трещины, тест-образец имеет «сетчатые» индикаторы трещин, которые предназначены для имитации «естественно выросших» трещин. Они прямо сопоставимы с трещинами, образующимися во время типичных производственных процессов.
После промывки тестовой жидкостью тест-образец отображает степень, в которой тестовая жидкость способна выдавать показания.
- Перед использованием тестового образца убедитесь, что на нем нет пыли, масла и других материалов.
Убедитесь, что суспензия магнитных частиц надлежащим образом перемешана не менее 5 минут до ее нанесения на испытательный блок. - Распылите на испытательный блок с обеих сторон суспензию магнитных частиц. Время распыления должно соответствовать времени цикла, предварительно выбранному на испытательном блоке магнитной инспекции частиц, чтобы гарантировать, что оно отражает процесс испытания.
- После распыления блока поместите его вертикально на впитывающую ткань, чтобы излишки жидкости могли стечь, затем осмотрите рисунок на наличие трещин.
- Сравните полученные результаты испытаний с этими показаниями. Каждый тестовый блок снабжен сравнительным изображением по результатам испытаний, которые были получены с обеих сторон блока. Эти испытания были проведены в соответствии с EN-ISO 9934-2 с использованием магнитного порошка 601.1 (средний размер частиц: 5,0 мкм).
- После визуального теста очистите тестовый блок с помощью очистителя, т.к. остатки магнитного порошка, оставленный на поверхности в течение любого промежутка времени, может привести к постоянным показаниям.
